Come si installa il contagiri per la Star?

[roberto.giarratana]

Interessante l'idea per il navigatore!

Tornando al contagiri l'unica cosa che mi scoccia sono i cavi a vista. Dovrei trovare un modo per nasconderli ma non ho idee... Hai qualche consiglio?

Si una!
Fai entrare i cavi dal buco che sta davanti al manubrio, quello dove sta quel bullone enorme que serve per smontare il manubrio intero... metto la foto!

[mauro.bone]

Ok proverò a far passare i cavi da li, per il momento escono dal nasello e sono li troppo in vista, non sono tranquillo....

[roberto.giarratana]

Ok proverò a far passare i cavi da li, per il momento escono dal nasello e sono li troppo in vista, non sono tranquillo....

Ciao @mauro.bone come ti é andata con il lavoretto del contagiri? Fatto le foto?

[mauro.bone]

Ciao @roberto.giarratana il lavoro procede ma un po a rilento, lo sto facendo a tempo perso la sera dopo cena... ho smontato nasello e coperchio del manubrio, ho fatto passare una guaina Con 4 cavi ( ho fatto in modo che la luce del contagiri si accendesse assieme alle luci) , fatto tutti i collegamenti con faston e mammut poi un piccolo forellino da sotto il manubrio per far uscire i cavi e ho collegato il tutto. Stamattina ho provato e funziona alla grande. Stasera faccio le foto e rimonto il tutto!

[roberto.giarratana]

Ciao @roberto.giarratana il lavoro procede ma un po a rilento, lo sto facendo a tempo perso la sera dopo cena... ho smontato nasello e coperchio del manubrio, ho fatto passare una guaina Con 4 cavi ( ho fatto in modo che la luce del contagiri si accendesse assieme alle luci) , fatto tutti i collegamenti con faston e mammut poi un piccolo forellino da sotto il manubrio per far uscire i cavi e ho collegato il tutto. Stamattina ho provato e funziona alla grande. Stasera faccio le foto e rimonto il tutto!

Stupendo! Fai qualche foto prima di rimontare, cosí si capisce cosa hai fatto e magari prepariamo un tutorial di questa installazione. Con foto e descrizione passo a passo si puó fare!!!
Attendo allora!!!!

[mauro.bone]

Ciao @roberto.giarratana , come promesso ecco le foto

prima di tutto vi dico che lo strumento funziona con 3 cavi ( positivo - negativo e segnale) quindi ho aperto il nasello e ho cercato i cavi che mi servivano

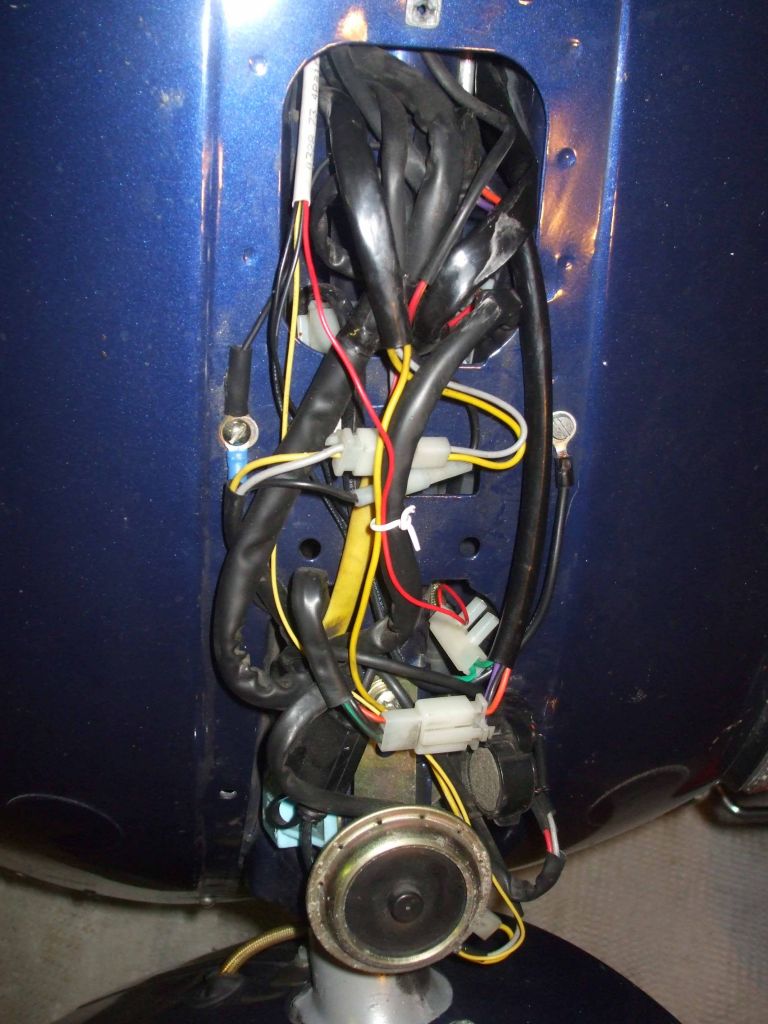

collegamenti nel nasello

guaina con 4 cavi:

giallo = positivo - collegato al clacson in cc
nero (x2) = negativo - collegato al telaio
rosso = segnale centralina - collegato al filo verde che arriva dalla centralina

More details...

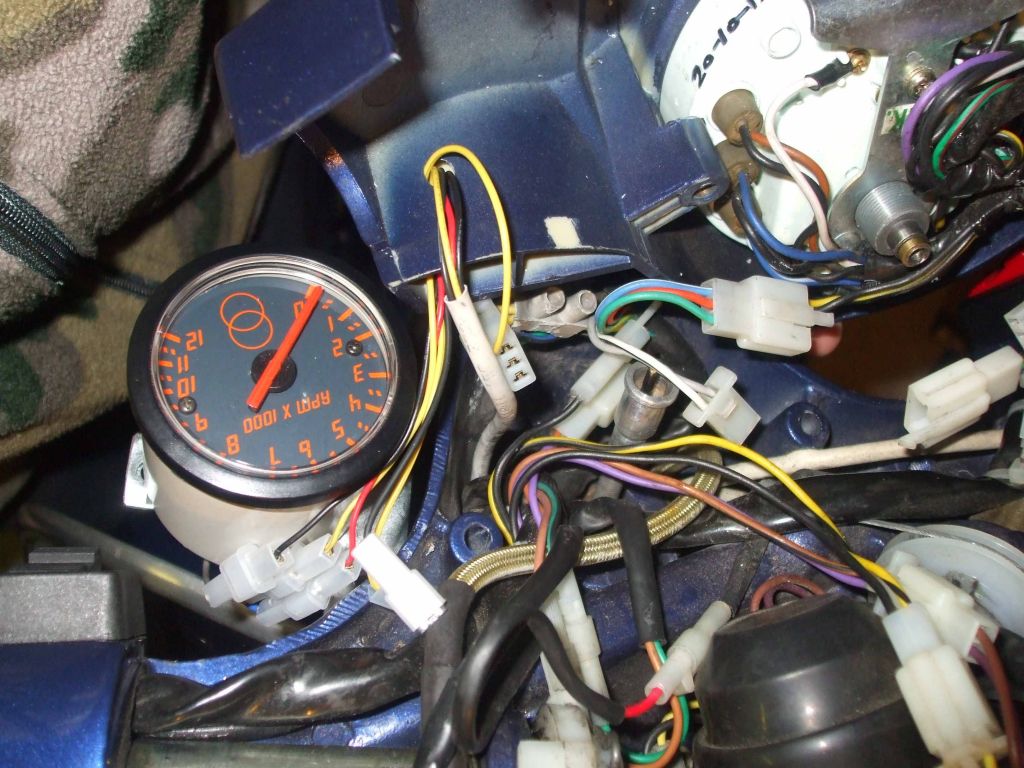

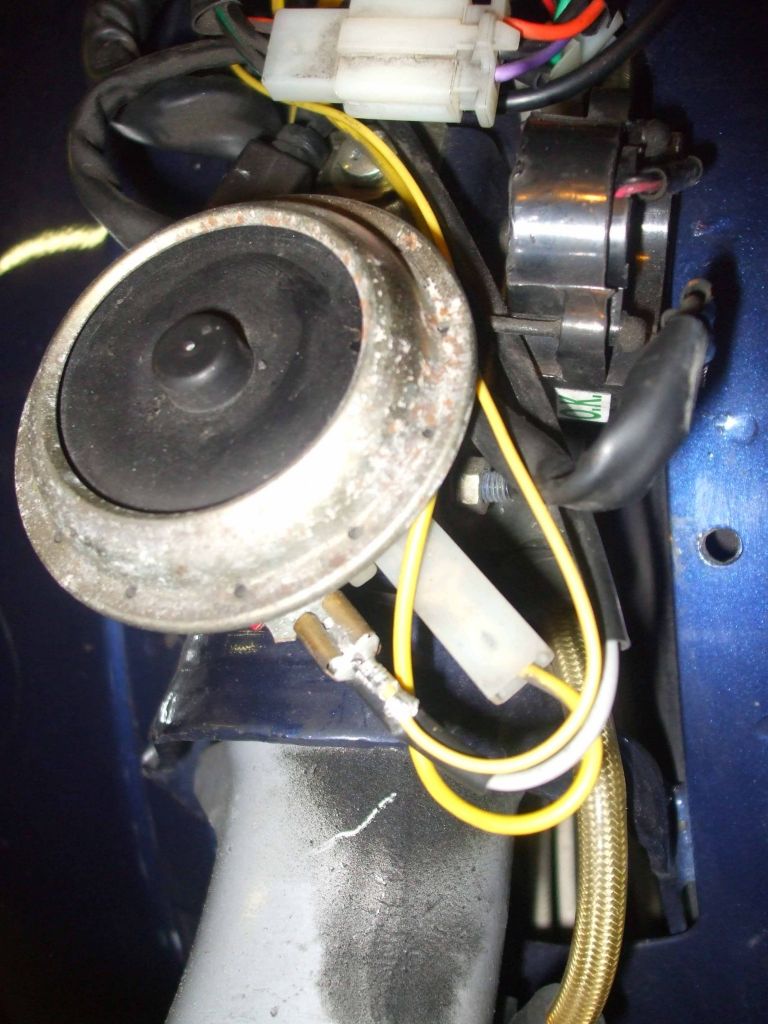

dettaglio del collegamento al positivo sul clascon (corrente continua)

More details...

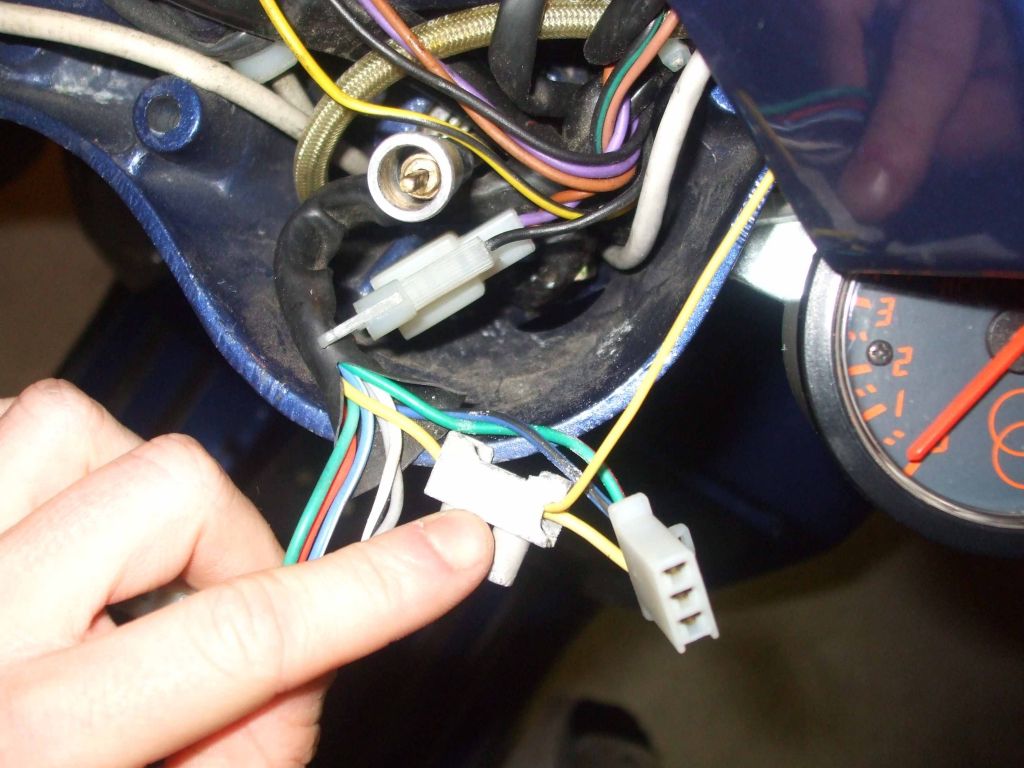

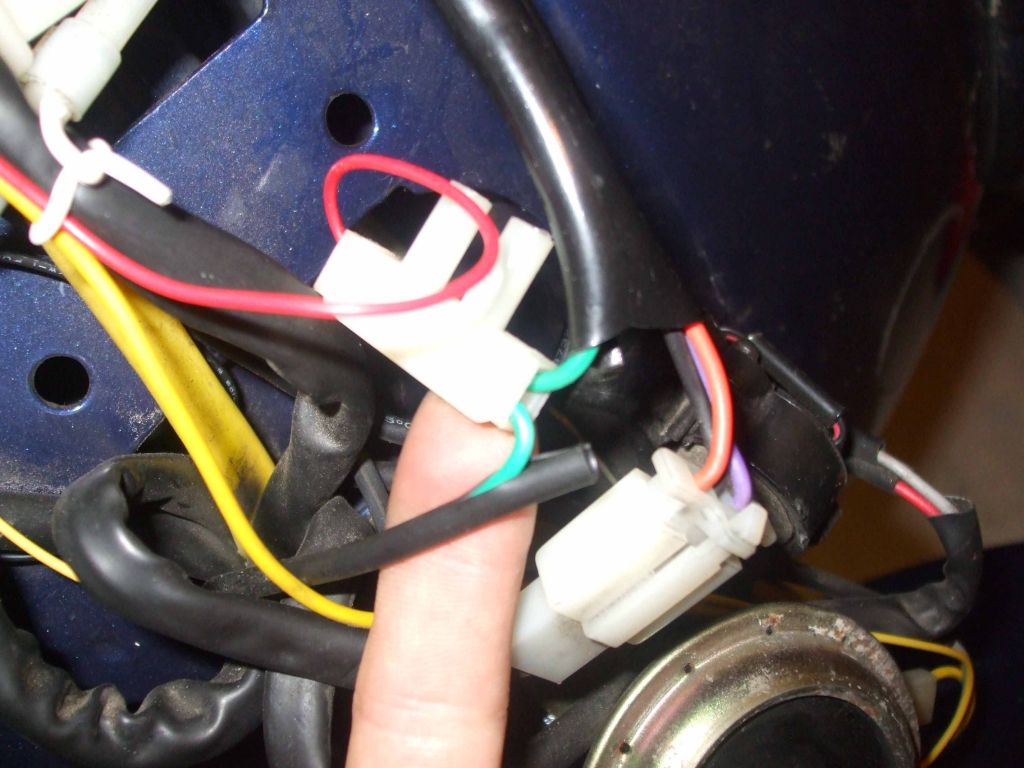

dettaglio: con questo mammuth ho preso il cavo del segnale della centralina

More details...

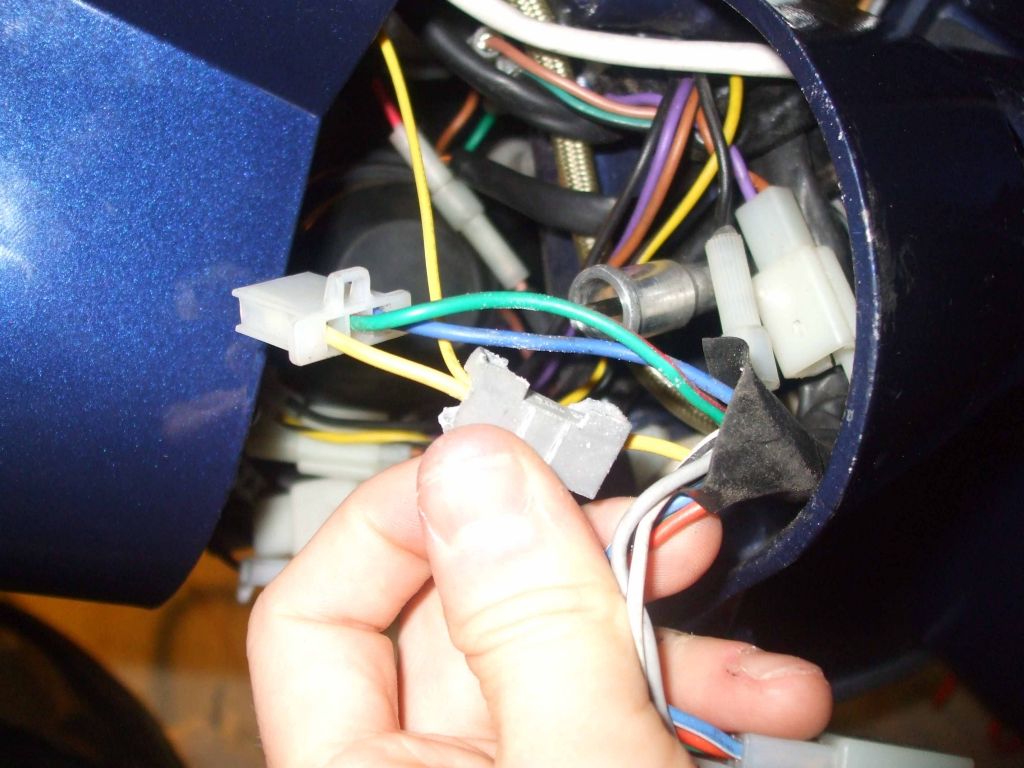

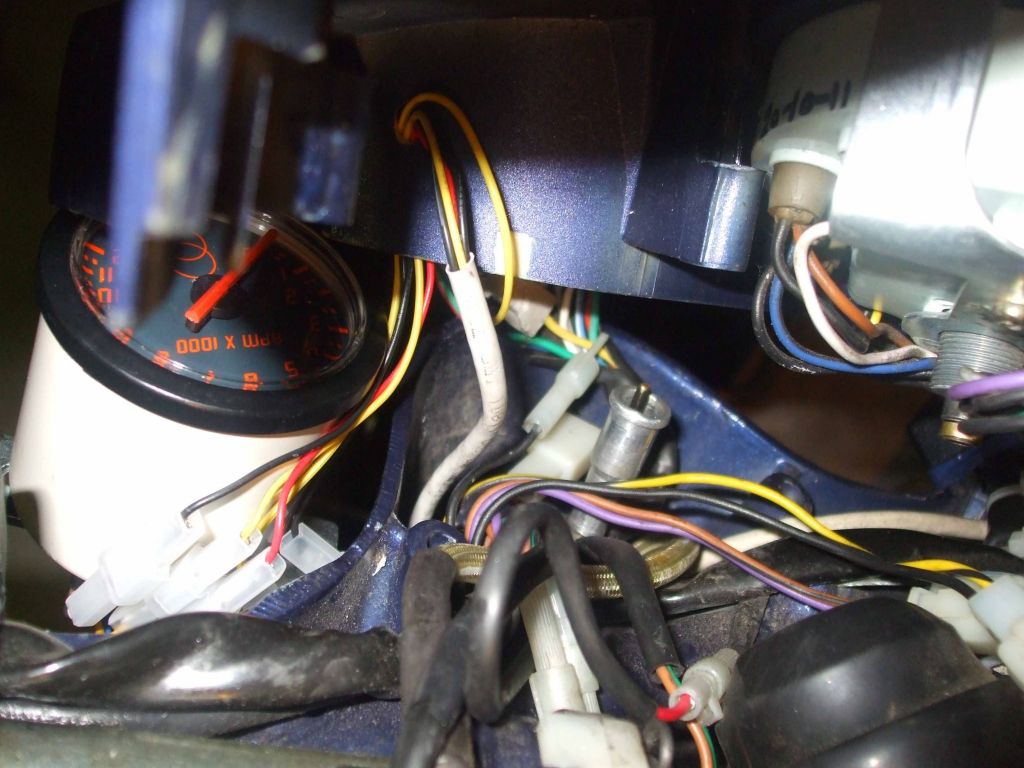

dettaglio della guaina passante nasello-manubrio. i cavi sono 4: positivo, 2 x negativo (poi spiegherò il perchè) e segnale

More details...

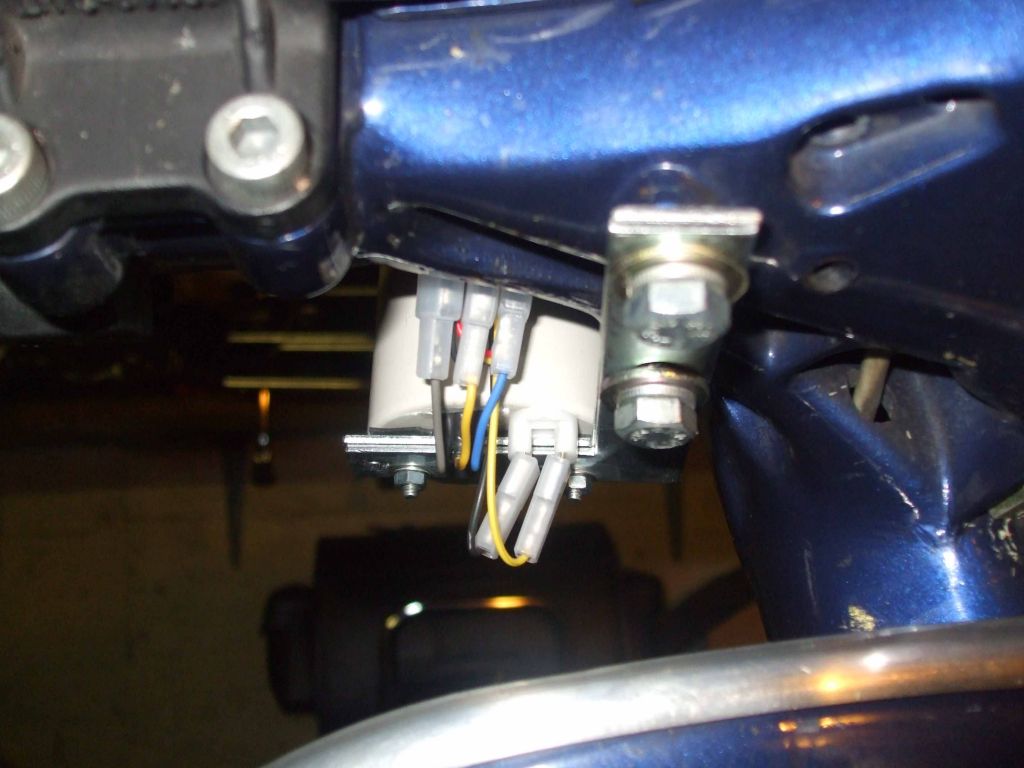

dettaglio del foro sotto al coperchio manubrio per fare uscire i cavi

More details...

se notate nella foto sopra c'è un cavo giallo libero, quel cavo è il positivo delle luci della star, lo ho utilizzato per portare la corrente alternata alla luce dello strumento.
In sostanza ho tranciato il cavo giallo e l'ho giuntato con un mammuth in modo da poter avere uno spezzone di filo per il mio scopo (far accendere la luce del contagiri assieme alle luci della star)
Da qui il motivo dei due negativi, uno si collega direttamente allo strumento per farlo funzionare e il secondo al polo negativo della luce dello strumento

Lo strumento funziona in CC la luce invece è in CA

More details...

More details...

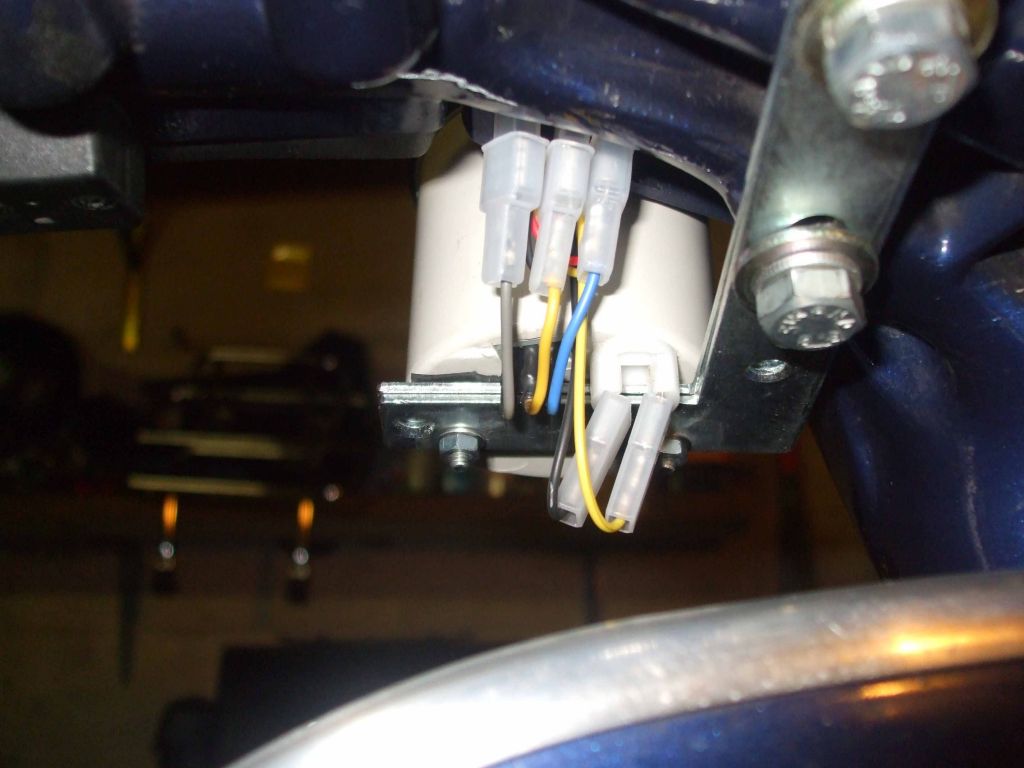

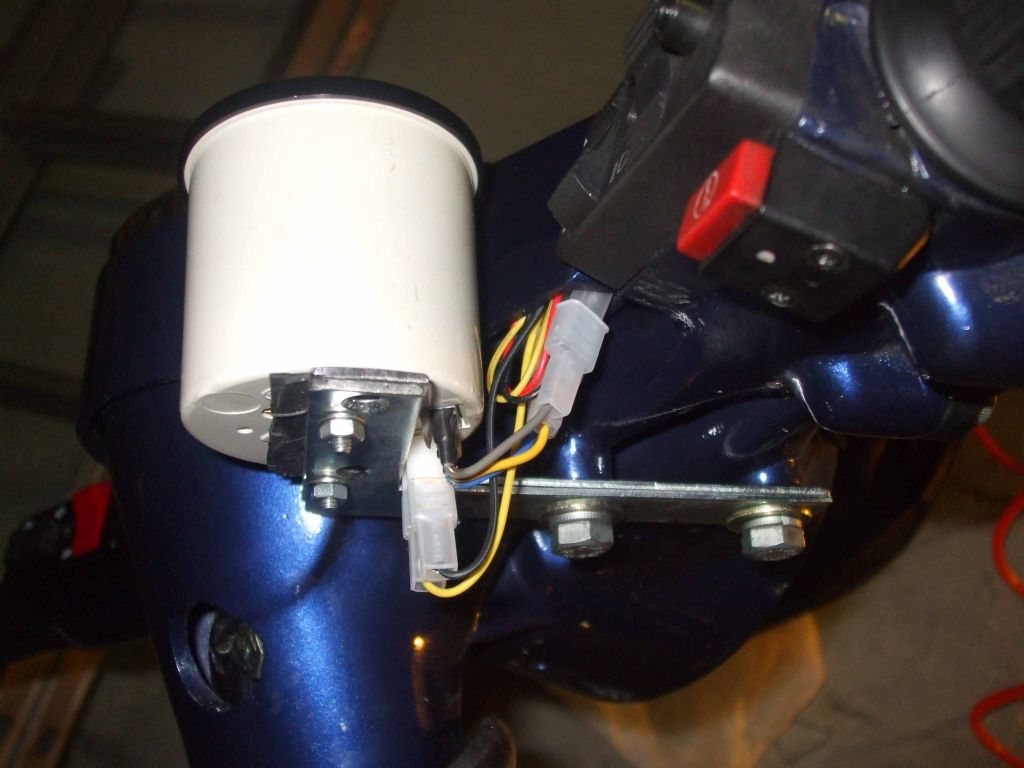

manubrio chiuso e collegamenti fatti con faston.

More details...

More details...

More details...

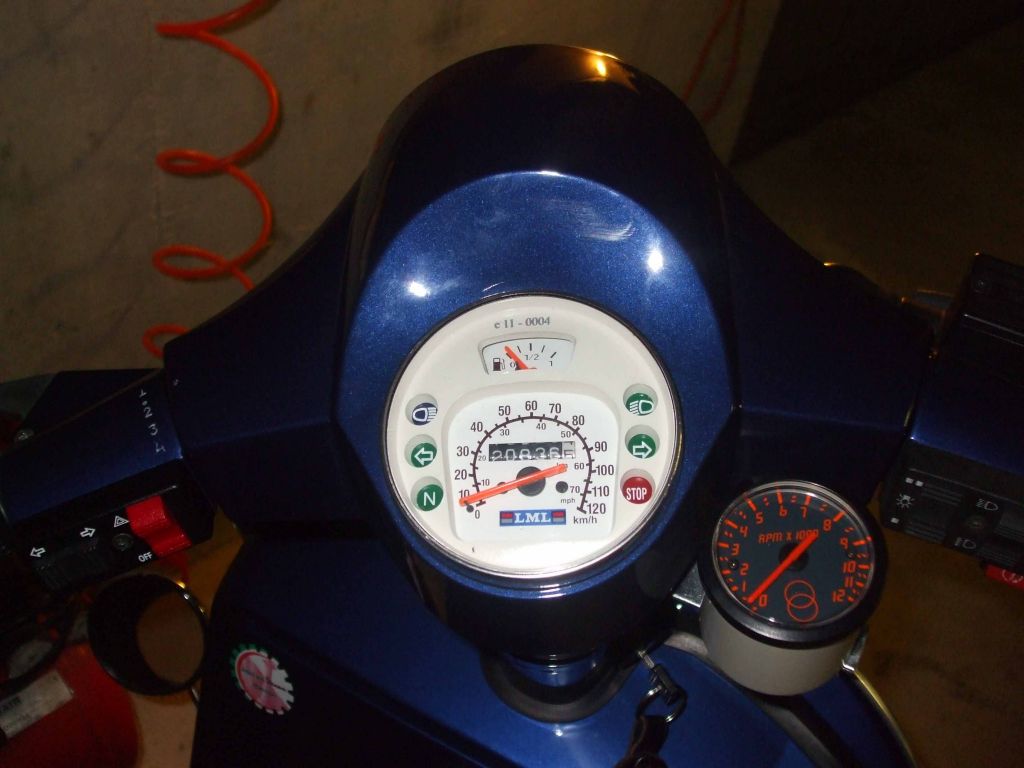

lavoro finito!

More details...

[roberto.giarratana]

  Stupendo! Meraviglioso!
Vedró di farne un tutorial scaricabile per tutti gli utenti! Ovviamente va col tuo nome
E magari se ci riesco mi piacerebbe farlo anche io sto lavoretto.
Poi se riesci a fare un piccolo video per vederlo in azione mentre guidi nn sarebbe male!

[mauro.bone]

Stupendo! Meraviglioso!
Vedró di farne un tutorial scaricabile per tutti gli utenti! Ovviamente va col tuo nome
E magari se ci riesco mi piacerebbe farlo anche io sto lavoretto.
Poi se riesci a fare un piccolo video per vederlo in azione mentre guidi nn sarebbe male!

Se hai bisogno di altre informazioni chiedi pure, io ho cercato di essere piu succinto possibile per dare un'idea del lavoro!
Ottima idea quella del tutorial

Domani se il tempo me lo consente andrò a lavorare in Star e cercherò di fare il video... senza ammazzarmi !

[roberto.giarratana]

Se hai bisogno di altre informazioni chiedi pure, io ho cercato di essere piu succinto possibile per dare un'idea del lavoro!
Ottima idea quella del tutorial

Domani se il tempo me lo consente andrò a lavorare in Star e cercherò di fare il video... senza ammazzarmi !

Sarebbe ottimo tenere la lista dei materiali usati e le rispettive quantitá.
Per il video, fatti un giretto con qualcuno dietro che con il cellulare registra il cruscotto.

[mauro.bone]

Sarebbe ottimo tenere la lista dei materiali usati e le rispettive quantitá.

io ho utilizzato materiale di recupero però in linea di massima:

- n° 4 spezzoni da 50 cm di cavi di colore diverso
- guaina per cavo da 5 mm di diametro
- faston maschi e femmine con relativo cappuccio
- n° 2 mammuth
